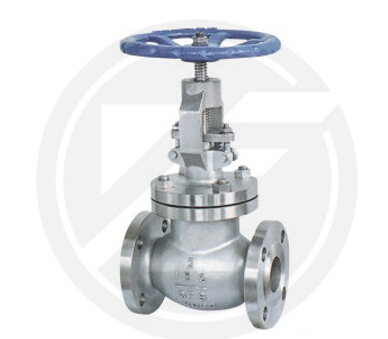

内螺纹截止阀规格型号有很多种,各种类型的规格,应用范围都不一样。不过,都是都是强制密封式阀门,所以当阀门关闭的时候,必须要向阀瓣施加压力,以强制密封面不泄漏。如果介质从阀瓣下方进入到阀门的时候,操作力所需要克服的阻力,是阀杆和填料的摩擦力与戒指的压力所产生的推力。关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。
内螺纹,法兰截止阀的介质流向改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。 本类阀门在管道中一般应当水平安装。螺纹截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到较大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
螺纹截止阀规格型号:
在日常生活中使用较为广泛的内螺纹截止阀规格有:直径:6毫米、管螺纹:1/4、尺寸毫米:60、重量:0.63kg,直径:10毫米、管螺纹:3/8、尺寸毫米:60、重量:0.65kg,直径:15毫米、管螺纹:1/2、尺寸毫米:65、重量:65kg,直径:20毫米、管螺纹:3/4、尺寸毫米:80、重量:80kg,直径:25毫米、管螺纹:1、尺寸毫米:100、重量:90kg,直径:32毫米、管螺纹:11/4、尺寸毫米:140、重量:128kg,直径:40毫米、管螺纹:11/2、尺寸毫米:160、重量:148kg等不同规格,在实际使用过程中可根据需求进行适当选择。

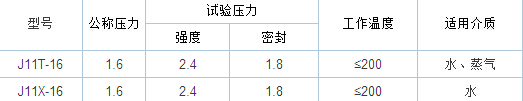

内螺纹截止阀技术参数:
